三軸橢圓振動篩

【進料粒度】≤ 150mm

【生產能力】120-462m3/h

應用范圍

冶金、建材、煤炭、礦山、化工等領域

適用物料

各種軟、中硬礦石，建筑垃圾，尾礦，鋼渣

在線咨詢

24小時咨詢熱線：

產品介紹


       三軸橢圓振動篩是河南思科機械設備有限公司消化吸收國內外同類型先進振動篩技術而研制的振動篩，兼備了傾斜式圓震動篩和水平式直線震動篩的各自的優點。因該振動篩是水平安裝、占用空間小、安裝操作簡便，透篩性好、處理能力大，廣泛運用于冶金、建材、煤炭、礦山、化工等領域，是移動篩分站上理想的篩分設備。
      三軸橢圓振動篩是一種做橢圓運動軌跡的振動篩，設計的振動頻率、振幅、震動方向角均可以根據實際使用時的需要進行調整，以獲得理想的篩分效率和處理能力。它具有高效、篩分精度高，適合范圍廣等優點，和同規格普通篩機相比，有更大的處理量和更高的篩分效率。適用于冶金行業的溶劑、冷燒結礦篩分，礦山行業的礦石分級，煤炭行業的分級及脫水、脫介等作，是現有大型振動篩及國外引進產品的理想替代產品。


產品優點

    三軸橢圓振動篩的性能特點：

1、采用偏心塊作為振動源，結構簡單、可靠，維修方便。激振力大，篩分效率高。

2、零部件的標準化、模塊化程度高，互換性、通用性好。 橢圓振動篩二十多種規格只有三個型號的振動器。通過調整偏心配重塊的數量便可輕松改變激振力，適應多種規格篩機。

3、側板與加強板、鋼管橫梁之間的連接全部采用振動篩專用高強度環槽鉚釘鉚接，鉚釘抗剪強度高，抗振動，避免了焊接缺陷導致的側板開裂等事故。

4、優化設計的彈性元件，減小地基負荷，具有使用壽命長，過共振區平穩，噪音低等優點（可據使用情況選用金屬螺旋彈簧或復合彈簧）。

5、中間與兩邊同時漲緊的篩網漲緊結構、篩網減振橡膠條的設置使得篩網的有效使用壽命更長。

6、電機與激振器聯接采用撓性聯軸器，使力矩的傳動沒有軸向力的傳遞，從而使篩機的運行更加穩定。

7、低合金結構鋼板的采用（Q345C），使設備在-40℃的寒冷地區仍能保證其整體剛度。
        三軸橢圓振動篩區別于傳統振動篩的優勢體現：

1、三軸驅動能使篩機產生理想的橢圓運動，三軸橢圓篩兼有圓振動篩和直線振動篩的優點，且橢圓軌跡、振幅可調，可根據實際物料狀況選擇振動軌跡，對難篩分的物料更具優勢;

2、三軸驅動強迫同步激振，能使篩機獲得穩定的工作狀態，對要求處理量大的篩機尤其有利;

3、三軸驅動改善了篩框的受力狀態，減輕了單個軸承負荷，側板受力均勻, 減少了應力集中點, 改善了篩框的受力條件,提高了篩機的壽命，為篩機的大型化奠定了理論基礎。

4、由于其水平安裝，有效的降低了機組高度，能很好的滿足大、中型移動式篩分機組的需要。

5、軸承稀油潤滑，有效降低了軸承溫度，提高了壽命;

6、同樣的篩分面積，橢圓振動篩產量可提高1.3-2倍。

工作原理

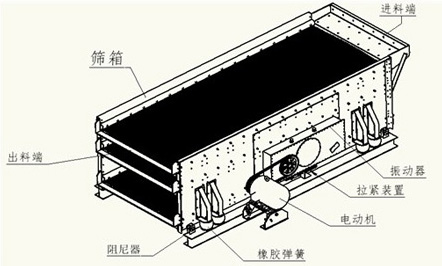

      三軸橢圓振動篩結構：


      由電機、傳動裝置、激振器、篩箱、橡膠彈簧、底架、阻尼器等構成。

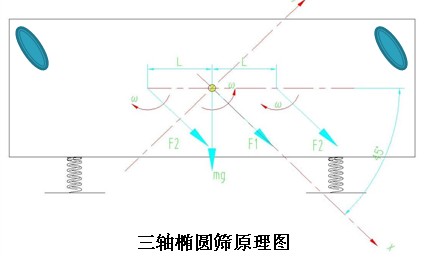

        三軸橢圓振動篩工作原理：

        以三軸塊偏心激振器為激振源，以橡膠支承彈簧為彈性元件，以篩箱激振器等為可動部分的篩分設備。其振動器的三根軸上裝有相等偏心質量、相同偏心半徑的配重塊。動力由電機經皮帶傳遞至主動軸，再經速比為1的齒輪進行傳動，使三根軸同速旋轉，從而產生激振力，使篩箱作強制連續的橢圓運動。物料以此運動為動力，在水平的篩面上沿圓周方向作不斷的拋擲運動，在拋起松散分層的同時向前運動，周而復始地完成粒度分級和向前輸送的過程。

技術參數

      三軸橢圓振動篩技術參數：


型號
篩面規格 寬*長（m*m）
篩面面積 m²
篩面
最大進料粒度 (mm)
雙振幅 (mm)
振動頻率(r/min)
處理能力(t/h)
電機功率
重量   （t）

層數
篩網

2TES1852
1.8*5.2
9.45
2
編織
150
14-18
645-875
120-250
22
7.6

3TES1852
1.8*5.2
9.45
3
編織
14-18
120-250
30
8.7

2TES1860
1.8*6.0
10.8
2
編織
14-18
160-320
37
9.2

3TES1860
1.8*6.0
10.8
3
編織
14-18
160-320
37
11.2

2TES2060
2.0*6.0
12
2
編織
14-18
200-385
37
10.5

3TES2060
2.0*6.0
12
3
編織
14-18
200-385
45
12.3

2TES2460
2.4*6.0
14.4
2
編織
14-18
240-462
45
13.2

3TES2460
2.4*6.0
14.4
3
編織
14-18
240-462
45
15.1

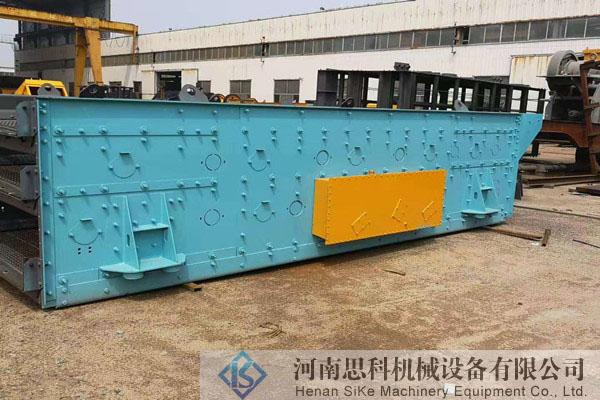

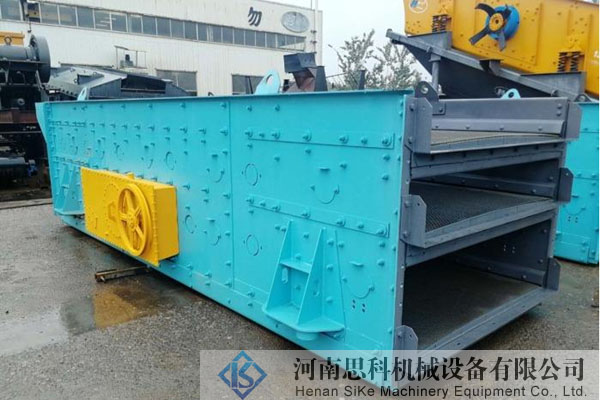

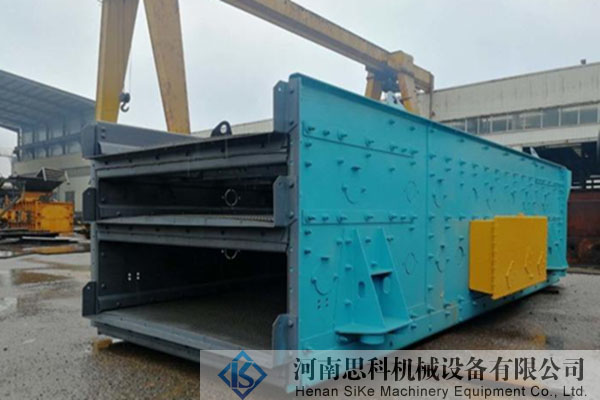

三軸橢圓振動篩---圖片實拍
