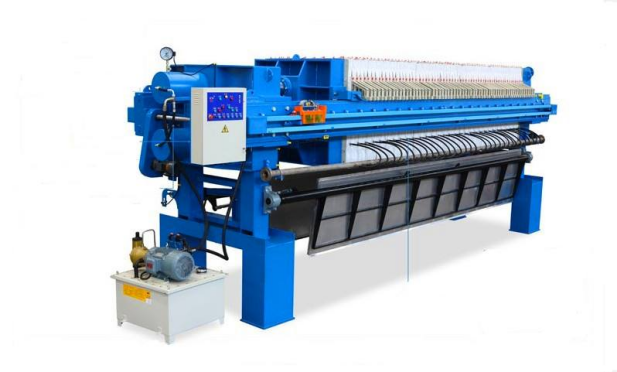

板框式壓濾機

【進料粒度】

【生產能力】

應用范圍

主要用于造紙、印染、制藥、采礦、鋼鐵、煤炭、制革等行業，尤其在城市污水處理和工業污泥脫水中。

適用物料

在線咨詢

24小時咨詢熱線：

產品介紹

         板框式壓濾機是利用濾布兩邊的壓力差，迫使物料中的大部分水份透過濾布，流出機體外，而物料被阻隔在濾室內形成濾餅，以達到過濾的目的。由于在過濾過程中濾布兩邊存在著較大的壓力差，提高了過濾速度降低了濾餅的含水，且采用特制濾布，使得濾液純清，過濾效果比真空過濾機要好得多。
         目前，板框式壓濾機已廣泛用于化工、制藥、冶金、陶瓷、制糖、顏料、染料、水泥、硅酸鹽等工業以及市政與工業污泥脫水等方面。

產品優點


        板框式壓濾機產品優點：



　　1：適用于每次過濾結束后需要拆卸濾布進行清洗的物料過濾。



　　2：增強聚丙烯濾板、濾框采用好的技術模壓而成，強度高，重量輕，耐腐蝕，耐酸堿。



　　3：采用液壓壓緊，較大壓緊壓力14MPa，并用電接點壓力表自動保壓。



　　4：較大過濾壓力為0.8MPa，確保形成濾餅的較佳條件，進行加壓過濾。



　　5：操作簡單，維修方便，并配有多種安全裝置，保操作人員安全。

工作原理


       板框式壓濾機工作原理：

      工作前將濾布套在濾板上，然后操作壓濾機，驅動壓緊桿，將壓緊板緊緊地壓緊濾板。啟動進料泵將物料通過進料口輸入壓濾機，物料通過濾板上的通道進入濾室，在進料泵壓力的作用下，清液透過濾布進入濾板上密布的圓點式濾面。再通過濾板上的通道進入出液口匯集后由出液口流出。而濾餅被截留在濾室中，直至濾餅充滿濾室，然后停止進料泵，松開壓緊板，再將濾板一塊一塊地拉往壓緊板方向卸掉框中的濾餅，再重新進入下一個工作循環。

技術參數


技術參數：工作行程700，行程760，濾板尺寸長×寬×厚：1500×1500×80mm;

隔膜板尺寸長×寬×厚：1500×1500×80

壓濾機型號
過濾面積（㎡)
隔膜板/濾板數量（塊）


濾餅厚度
濾室容積（L)
外型尺寸






總長L1
寬
高

XMY MZG200/1500-UB K
200
24
25
30
3000
7720
1900
1900

XMY MZG250/1500-UB K
250
30
31

3750
8190



XMY MZG315/1500-UB K
315
37
38

4725
9525



XMY MZG400/1500-UB K
400
47
48

6000
11175



XMY MZG500/1500-UB K
500
59
60

7500
13155



XMY MZG560/1500-UB K
560
66
67

8400
14310





技術參數：工作行程460，行程660，濾板尺寸長×寬×厚：1250mm×250mm×72mm;

隔膜板尺寸長×寬×厚：1250×1250×78

壓濾機型號
過濾面積（m²)
隔膜板/濾板數量（塊）


濾餅厚度
濾室容積（L)
外型尺寸






總長L1
寬
高

XMY MZG100/1250-UB K
100
19
20
30
1500
5235
1550
1530

XMY MZG160/1250-UB K
160
31
32

2400
7035



XMY MZG200/1250-UB K
200
38
39

3000
8160



XMY MZG250/1250-UB K
250
48
49

3750
9585



XMY MZG300/1250-UB K
300
57
58

4500
11010
